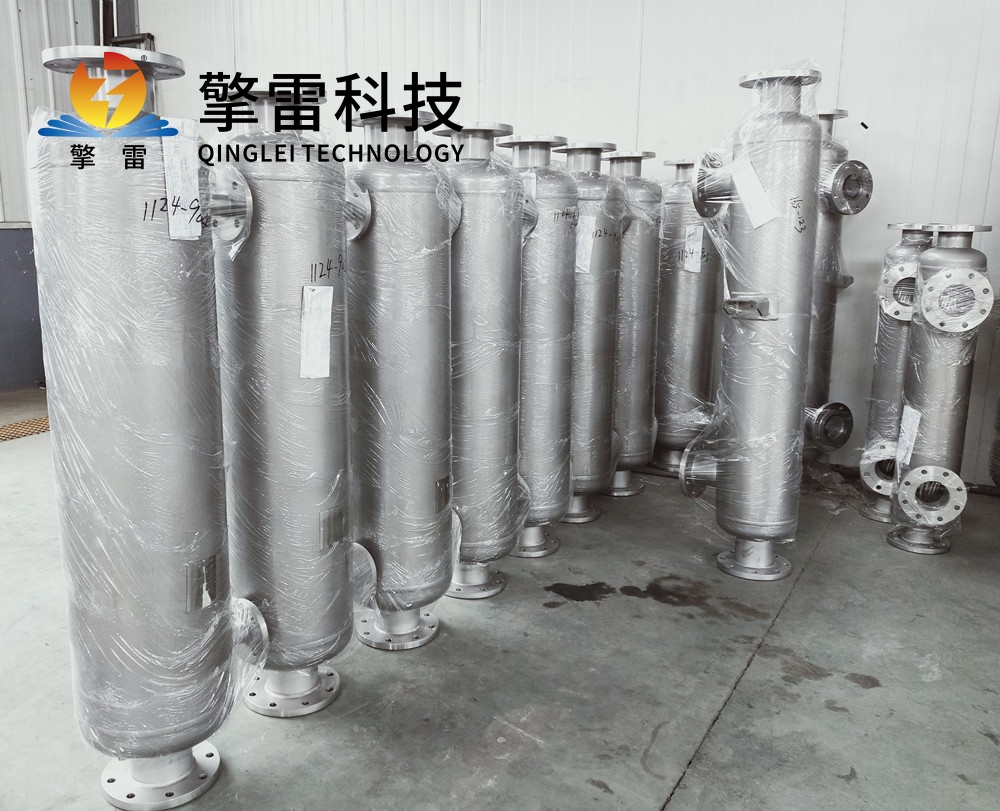

螺旋缠绕管式换热机组浮头结构：高效传热与热应力动态消除的创新设计

一、浮头结构设计原理

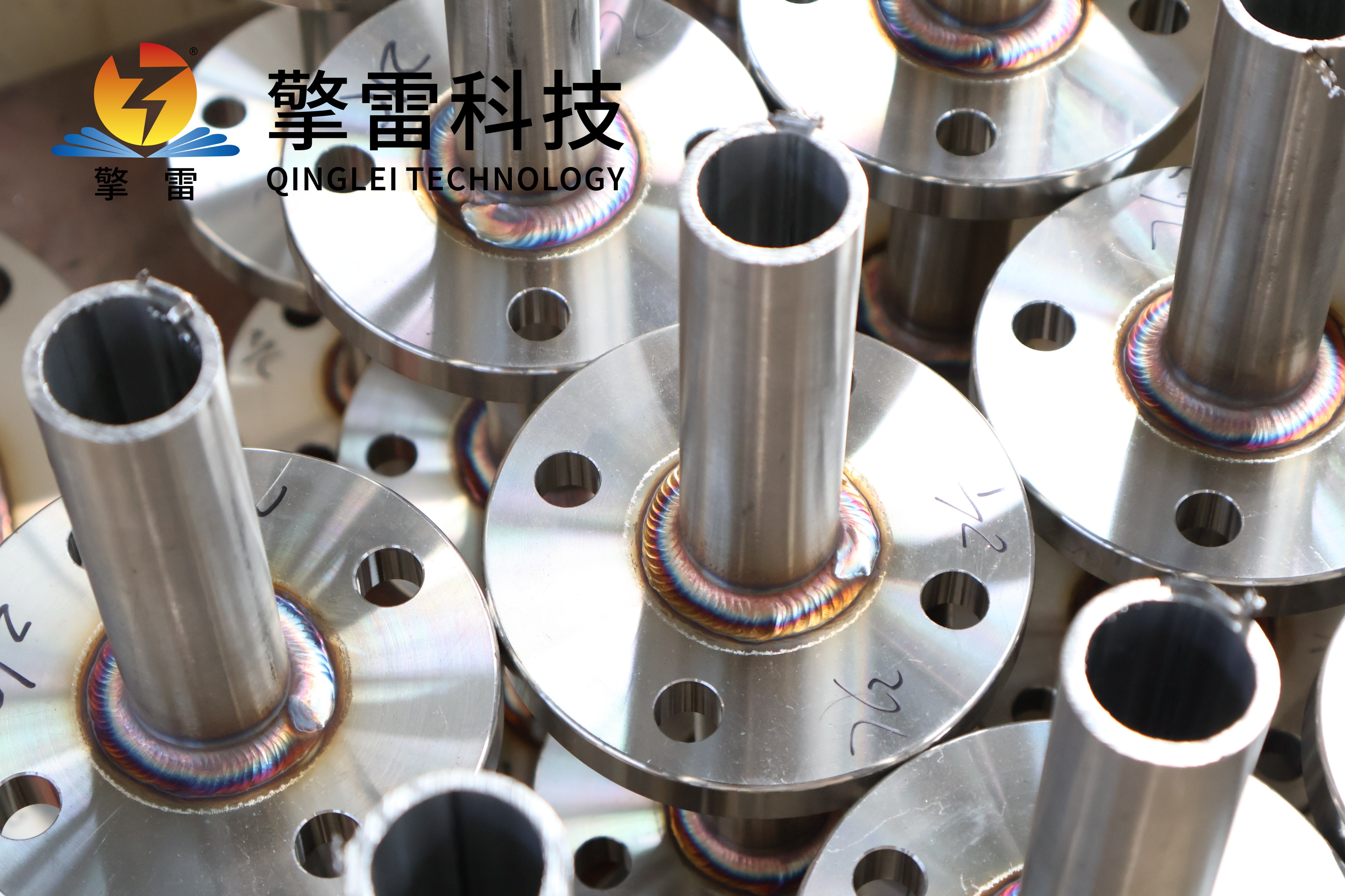

螺旋缠绕管式换热机组通过多层金属细管以螺旋轨迹缠绕在中心筒体上，形成复杂的三维流体通道。浮头结构作为其核心设计，由浮动管板、钩圈法兰和浮头盖组成，形成可自由伸缩的“浮动端"。具体设计如下：

浮动管板：管束一端与固定管板焊接，另一端通过浮动管板与钩圈法兰连接。浮动管板的设计使得管束在受热膨胀或冷却收缩时，能够沿轴向自由伸缩，最大伸缩量可达12mm。

钩圈法兰：采用对开式设计，管板外径与钩圈内径间隙控制在0.2-0.4mm。螺栓上紧后，间隙消失，形成均匀密封压力，确保在高压工况下的密封可靠性。在10MPa设计压力下，泄漏率低于0.001mL/s，远优于行业标准。

浮头盖：与浮动管板和钩圈法兰共同构成浮头结构，保护管束端部免受介质腐蚀，同时便于设备的检修和维护。

二、浮头结构的技术优势

热应力动态消除：

浮头结构通过允许管束自由伸缩，有效消除了因温差产生的热应力，避免了传统固定管板式换热器因热应力导致的变形或泄漏。例如，在冰岛地热电站中，采用浮头结构的缠绕管式换热器连续运行8年，寿命是传统设备的2倍。

钩圈法兰的对开式设计和均匀密封压力，进一步提高了设备的密封性能和运行安全性。

高效传热与紧凑结构：

螺旋缠绕管束通过延长管程路径2-3倍，换热面积增加40%-60%。同时，正三角形管排列结合内置多叶扭带设计，使传热系数提升30%，压降控制在5-8kPa。

浮头结构允许管束自由膨胀，减少因热应力导致的管板变形，维持传热面平整度。实验数据显示，在相同工况下，浮头式换热器传热系数较固定管板式提高8%-12%。

多介质换热与分层设计：

通过分层缠绕技术，设备可实现“三股管程+单股壳程"的多介质换热。例如，在煤化工气化炉废热回收中，单台设备同时处理合成气、蒸汽和冷却水，系统压降控制在0.05MPa以内，余热利用率提升25%。

这种设计不仅提高了设备的换热效率，还简化了工艺流程，降低了设备占地面积。

高压工况适应性：

浮头设计支持大温差工况（ΔT>150℃），适用于超临界CO₂发电、深海油气开采等高压场景。在沙特某光热电站中，设备承受700℃、30MPa工况，热电转换效率突破50%。

三、浮头结构的应用场景

制药行业：

在抗生素发酵过程中，温度波动需控制在±0.3℃以内。浮头结构的螺旋缠绕管式换热机组通过精确控温，使发酵周期缩短12小时，产量提升8%。

双管板无菌设计符合FDA认证要求，确保药品反应温度稳定在±1℃，提升药品纯度。

能源行业：

在地热发电中，设备将180℃硅酸盐介质温度降至15℃，发电效率提升12%，年发电量超1亿kWh。

在氢能储能领域，钛合金内衬设备支持1900℃高温气冷堆热交换，氢气蒸发损失率<0.1%/天，推动清洁能源发展。

化工行业：

在催化裂化装置中，浮头结构使设备因热疲劳导致的停机维修次数下降92%，年运维成本降低180万元。

在乙烯生产中，传热效率提升40%，乙烯产率增加1.2个百分点。

环保行业：

在垃圾焚烧中，回收烟气余热产生蒸汽，发电效率提升18%，二噁英排放降低90%。

在碳捕集系统中，于-55℃工况下实现98%的CO₂气体液化，助力燃煤电厂碳捕集效率提升。

四、浮头结构的未来趋势

材料创新：

研发碳化硅-石墨烯复合材料，耐温范围扩展至-196℃至800℃，热导率突破600W/(m·K)，适用于氢能储能领域的-253℃超低温换热。

开发钛合金-碳纤维复合浮头管板，在保持强度的同时减轻重量30%，降低运输能耗。

结构优化：

异形缠绕技术通过非均匀螺距缠绕优化流体分布，传热效率再提升10%-15%。

3D打印技术实现复杂流道一体化成型，传热效率提升25%，耐压能力提高40%。

智能化升级：

集成物联网传感器与AI算法，实时监测管壁温度、流体流速，预警泄漏风险，维护效率提升50%。

数字孪生技术构建设备三维模型，集成温度场、流场数据，实现剩余寿命预测，预测性维护准确率>98%。
